АВДМ-250
Агрегат высоковакуумный диффузионный паромасляный АВДМ-250 состоит из диффузионного паромасляного насоса НВДМ-250, азотной ловушки ЛА-250 либо проточной ловушки ЛП-250Р для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем, вакуумного затвора 2ЗВЭ-250Р для перекрытия входного отверстия агрегата.
Агрегат АВДМ-250 соответствует требованиям технических условий ТУ 3648-035-00218526-2002.
| Насосы вакуумные | Скорость откачки л/с / м3/ч | Остаточное давление мм. рт. ст. | Габаритные размеры (мм.) | Масса (кг) | Мощность кВт/ об.мин | Цена руб. с НДС |
| АВДМ-250 | 870 | 5х10 -7 5х10 -6 | 780х780х1150 | 140 | 2,1 | 620 176 |
Технические характеристики
| Наименование параметра | Значение |
|

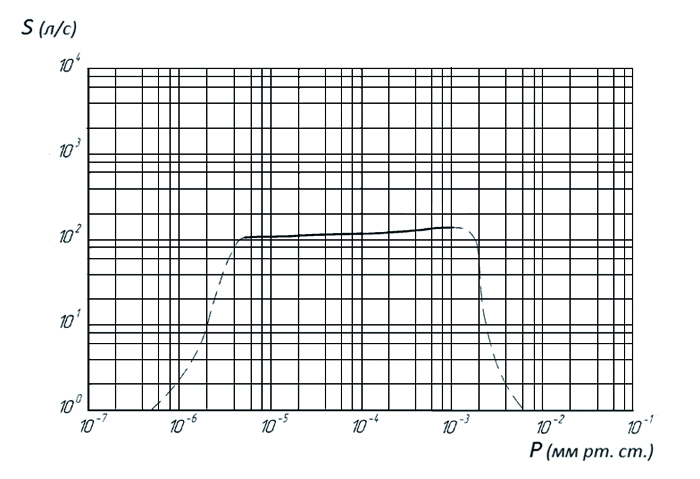

1 Быстрота действия в диапазоне рабочих давлений от 6,6·10-4 до 1,3·10-1 Па (от 5·10-6 до 1·10-3 мм рт.ст.), л/с* |
870±90 |
|
2 Предельное остаточное давление, Па (мм рт.ст.), не более при температуре окружающего воздуха: а) от +10 до +25 0С включ. б) св. +25 до +45 0С включ |
6,6∙10-5 (5∙10-7) 6,6∙10-4 (5∙10-6) |
|
3 Наибольшее выпускное давление, Па (мм рт.ст.), не менее* |
33,3 (0,25) |
|
4 Потребляемая мощность при номинальном напряжении, Вт |
2100 |
|
в том числе, мощность нагревателя насоса при номинальном напряжении: 380 В |
2000 |
|
5 Условный проход, мм, на входе |
250 |
|
6 Габаритные размеры, мм, не более** высота длина ширина |
1150 840 780 |
|
7 Масса, кг, не более*** |
140 |
|
Примечание: * При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30%; ** Без заглушек, деталей их крепления; *** Без заглушек, деталей их крепления и рабочей жидкости. |
|

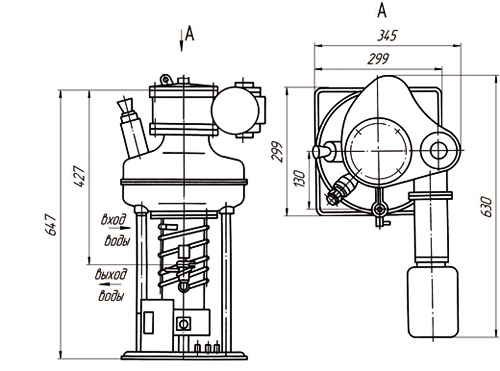

Габаритные параметры
