АВД-50/5
Агрегат вакуумный двухроторный АВД-50/5, состоит из последовательно соединенных двухроторного насоса НВД-200 и пластинчато-роторного насоса 2НВР-5ДМ1 (2НВР-5ДМ). Насосы установлены на нижнем и верхнем основании рамы.
Агрегат АВД-50/5 соответствует требованиям технических условий ТУ 3648-030-00218526-2007.
| Насосы вакуумные | Скорость откачки л/с / м3/ч | Остаточное давление мм. рт. ст. | Габаритные размеры (мм.) | Масса (кг) | Мощность кВт/ об.мин | Цена руб. с НДС |
| АВД-50/5 | 14 / 57 | 1х10 -3 | 690х455х758 | 105 | 1,65 | 550 750 |
Технические характеристики
| Наименование параметра | Значение |
|

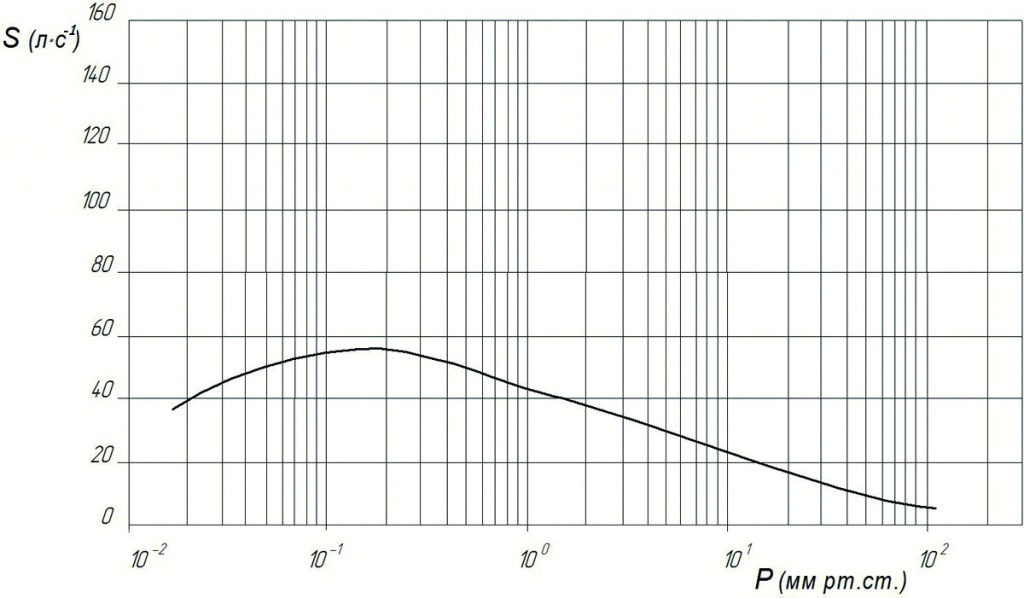

1 Быстрота действия при рабочем давлении 26,6 Па (2·10-1 мм рт.ст.), м3/ч (л/с) |
180±30 (50±8) |
|
2 Предельное остаточное давление, Па (мм рт.ст.), не более: а) с учетом паров рабочей жидкости (полное); б) парциальное по воздуху |
1,3∙10-1 (1∙10-3) 6,6∙10-3 (5∙10-5) |
|
3 Потребляемая мощность при рабочем давлении, кВт, не более |
0,8 |
|
4 Установленная мощность электродвигателей агрегата, кВт, не более |
1,65 |
|
5 Охлаждение агрегата |
воздушное |
|
6 Условный проход, мм: входа выхода |
63 15 |
|
7 Габаритные размеры, мм, не более: длина ширина высота |
690 455 785 |
|
8 Масса, кг, не более* |
105 |
|
П р и м е ч а н и е: *Без учета заливаемого масла. При температуре окружающей и откачиваемой сред от +15 0С до +25 0С, атмосферном давлении на выходе и при использовании масла ВМ-1С ТУ 38 101.1187-88. При использовании в агрегате масла ВМ-6 ТУ 38.401-58-3-90, допускается уменьшение быстроты действия на 10%, увеличение полного предельного остаточного давления на 300%. При температуре окружающей среды от +10 0С до +15 0С значения параметров агрегата должны соответствовать приведенным в таблице. При температуре от +25 0С до +35 0С допускается уменьшение быстроты действия на 20% от номинального значения и повышение предельного остаточного давления на 15% на каждый граду |
|

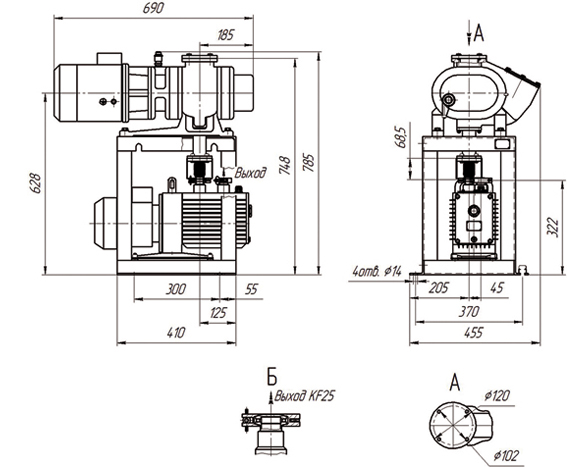

Габаритные параметры
